Durante a implantação de um edifício corporativo na região do Batel, a equipe de fundações se deparou com uma variação abrupta do topo rochoso em menos de 20 metros de distância — as sondagens mecânicas não conseguiam explicar a transição. Foi a tomografia sísmica de refração que revelou um paleocanal preenchido por material decomposto, invisível nas investigações diretas. Em Curitiba, onde o embasamento cristalino do Complexo Atuba e os migmatitos da Suite Serra do Mar afloram de forma errática sob uma capa de solo residual silto-argiloso, a tomografia sísmica entrega a continuidade lateral que furos isolados jamais capturam. O método registra os tempos de percurso das ondas compressionais e cisalhantes ao longo de arranjos lineares com geofones de 4,5 Hz, e a inversão tomográfica reconstrói um modelo 2D de velocidades que distingue horizontes de alteração, fraturamento e rocha sã com resolução métrica. Em obras que exigem escavações profundas ou túneis em solo mole, a correlação entre Vp e o índice RQD obtido nas sondagens SPT reduz a incerteza na locação de estacas e na definição da cota de arrasamento, especialmente quando o perfil geotécnico apresenta lentes de diabásio intrudidas nos gnaisses regionais.
Em perfis com inversão de velocidade, a tomografia resolve trajetórias curvas que o GRM simplesmente não enxerga.
Procedimento e escopo
Fatores do terreno local
Uma armadilha recorrente em Curitiba é interpretar o refrator de 1.500 m/s como topo rochoso competente — em muitos bairros sobre a Formação Guabirotuba, essa velocidade corresponde a um argilito rijo que perde resistência rapidamente quando exposto à umidade durante a escavação. Já acompanhamos casos na região do Portão em que estacas escavadas foram interrompidas nesse horizonte e recalcaram 40 mm nos primeiros seis meses de carga. A tomografia sísmica, quando calibrada com ensaios CPT ou com a descrição tátil-visual de calicatas, permite atribuir propriedades mecânicas realistas a cada camada sísmica, distinguindo o material que sustenta fundação daquele que apenas refrata ondas. Outro fator que subestimar o perfil sísmico gera retrabalho é a presença de matacões de granito com dimensões de 2 a 5 metros dentro do solo de alteração — as ondas os contornam, e o modelo tomográfico exibe anomalias de alta velocidade que um operador desavisado confunde com o maciço rochoso contínuo.
Normas técnicas vigentes
ABNT NBR 16499 — Standard Guide for Using the Seismic Refraction Method, ABNT NBR — Standard Guide for Using the Seismic Reflection Method, ABNT NBR 15935:2011 — Ensaios geofísicos de superfície — Sísmica de refração, ISRM Suggested Methods for Seismic Testing (Part 1: 1981), Eurocode 7 (EN 1997-2:2007) — Ground investigation and testing — Geophysical methods
Serviços complementares
Refração para topo rochoso e escavabilidade

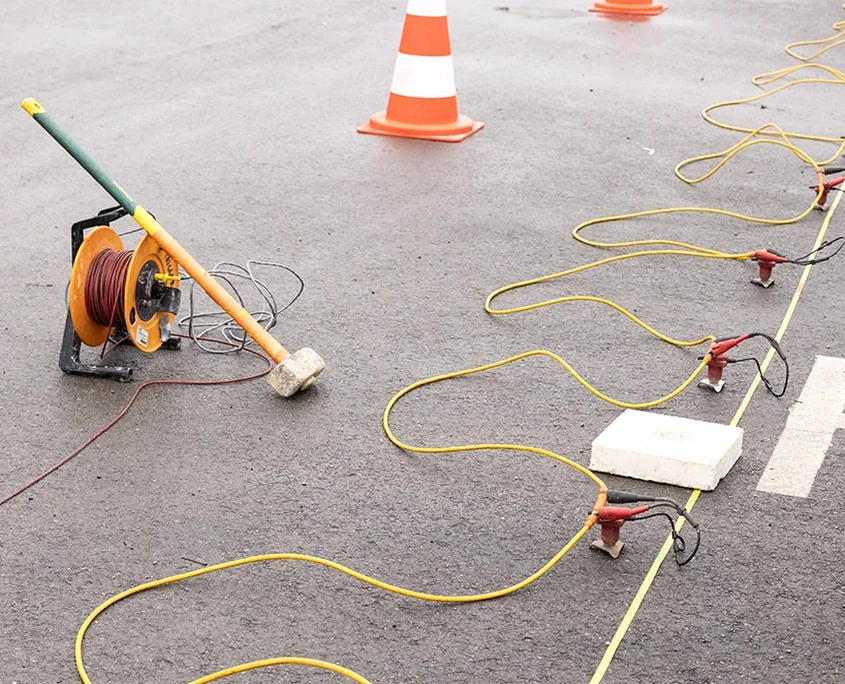

Aquisição com arranjos de 115 a 230 metros e 24 a 48 geofones, fonte de impacto repetitivo com 5 a 8 golpes por ponto. Inversão tomográfica 2D com topografia real e modelo inicial por gradiente. Entregável: seção Vp interpretada com contato solo/rocha, zonas de fraturamento e estimativa de ripabilidade conforme classificação de Caterpillar adaptada para migmatitos e gnaisses da região.
Reflexão rasa de alta resolução
Geometria common-midpoint com cobertura de 12 a 24 fold, geofones de 28 Hz, janela de registro de 500 ms e processamento com correção estática de elevação, deconvolução preditiva e migração Stolt. Aplicada na detecção de paleocanais da Formação Guabirotuba e no mapeamento de soleiras de diabásio que compartimentam o aquífero fraturado.
Tomografia de ondas superficiais (MASW integrado)
Aquisição com arranjo linear de 24 canais e fonte de baixa frequência, extração da curva de dispersão por transformada f-k e inversão 1D do perfil Vs. Quando executada em conjunto com a refração, fornece a razão de Poisson dinâmica a cada metro de profundidade, parâmetro essencial para a classificação sísmica do terreno conforme a NBR 15421 e para a seleção de métodos de melhoramento como colunas de brita em solos moles.
Parâmetros típicos
Perguntas frequentes
Qual a profundidade máxima que a refração sísmica atinge em Curitiba?
Com arranjos de 230 metros e fonte de impacto de 16 kg, a profundidade de investigação típica varia entre 40 e 60 metros em condições favoráveis de contraste de impedância. Em perfis com inversão de velocidade — situação comum sobre a Formação Guabirotuba, onde camadas de argilito rijo podem estar sobrepostas a siltitos menos competentes — a penetração efetiva se reduz para 25 a 35 metros. Nesses casos, a combinação com reflexão sísmica de alta resolução ou com sondagens mecânicas de verificação é a estratégia recomendada para não perder a continuidade do refrator.
A tomografia sísmica consegue detectar matacões isolados dentro do solo de alteração?
Detecta indiretamente como anomalias de alta velocidade no modelo tomográfico, mas a resolução horizontal do método — tipicamente entre 2 e 5 metros com o espaçamento de geofones usual — não permite individualizar matacões com dimensão inferior a 1 metro. Blocos maiores geram uma elevação local da velocidade aparente do meio circundante, e a interpretação deve ser calibrada com furos de sondagem ou poços de inspeção para confirmar se a anomalia corresponde a um bloco isolado ou ao topo contínuo do maciço rochoso.
