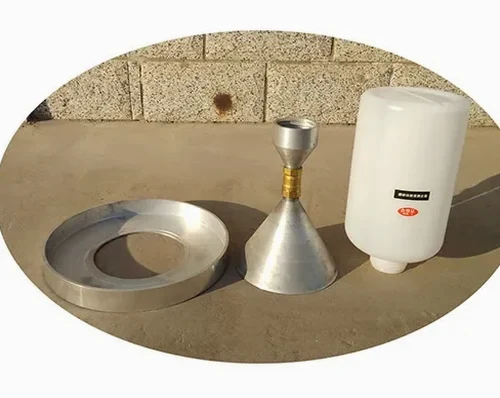

Ensaio de Densidade In Situ em Curitiba: Método do Cone de Areia para Controle de Compactação

Curitiba cresceu sobre um tabuleiro de solos residuais da Formação Guabirotuba. A expansão urbana avança sobre aterros controlados nos vales dos rios Belém e Barigui. A estabilidade dessas obras depende de um parâmetro que não se negocia: a densidade de campo. O ensaio de densidade in situ pelo método do cone de areia é a ferramenta que confirma se a compactação especificada em projeto foi realmente atingida. Em Curitiba, onde a umidade do solo muda com a altitude de 934 metros e as chuvas do planalto, o controle de compactação precisa ser ágil. O laboratório executa o ensaio diretamente na camada recém-compactada. A areia calibrada de Ottawa preenche a cavidade e a balança de campo entrega o resultado. Sem esperar dias. Sem depender de amostras deformadas. O dado que o engenheiro residente precisa para liberar a próxima camada sai na hora.

A densidade de campo não se presume. Mede-se no local, com areia calibrada, e o resultado define se a compactação foi aprovada.

Metodologia e escopo

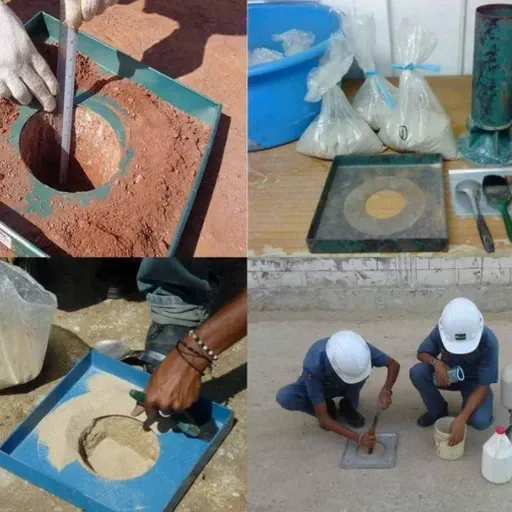

Os solos do planalto curitibano são siltosos e argilosos, com comportamento laterítico em muitas jazidas. A leitura da densidade in situ nesses materiais exige procedimento rigoroso da ABNT NBR 7185. A equipe raspa a superfície até deixar o plano de ensaio perfeitamente nivelado. A escavação manual remove cerca de 1.200 gramas de solo, que vão para um saco hermético para determinação da umidade em estufa. A areia calibrada flui do frasco para o furo através de uma válvula de precisão. A massa de areia que preenche a cavidade, dividida pela densidade conhecida da areia, dá o volume exato. Simples e robusto. Em Curitiba, o ensaio de densidade in situ é muito aplicado em subleitos de pavimentos flexíveis na Cidade Industrial e em aterros de loteamentos nos bairros do Tatuquara e Campo de Santana. A norma DNIT 092/2006-ES define a frequência de controle. O laboratório segue a risca. Para obras que exigem também a caracterização mecânica, o ensaio de densidade pode ser complementado com ensaios Proctor para a curva de compactação de referência e com ensaios CBR de campo quando o foco é a capacidade de suporte do subleito.

Ensaio de Densidade In Situ em Curitiba: Método do Cone de Areia para Controle de Compactação

Considerações locais

A altitude de Curitiba, próxima de 935 metros, expõe as obras a ciclos de mollhagem e secagem mais intensos que no litoral. Um aterro compactado fora da umidade ótima pode perder resistência em semanas. Em 2021, chuvas acima da média histórica saturaram taludes de corte no Alto da XV e expuseram falhas de compactação em aterros antigos. O ensaio de densidade in situ é a única forma de garantir que cada camada atingiu o grau de compactação especificado, geralmente 95% ou 100% do Proctor Normal. O método do cone de areia é preferível ao frasco de areia em solos com pedregulhos finos, comuns nos aluviões do rio Iguaçu. O furo maior captura melhor a heterogeneidade do material. Ignorar o controle de campo é assumir um risco que pode custar o reperfilamento do aterro ou a reconstrução de um pavimento inteiro.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@geotecnia1.sbs

Normas aplicáveis

ABNT NBR 7185:2016 - Solo - Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 7185 - Standard Test Method for Density and Unit Weight of Soil in Place by Sand-Cone Method, DNIT 092/2006-ES - Determinação da massa específica aparente in situ com emprego do frasco de areia

Serviços técnicos associados

Ensaio de densidade in situ com cone de areia

Executado na camada compactada, com balança de precisão e areia calibrada. O resultado sai em minutos. Ideal para controle de aterros, reaterros de valas e subleitos de pavimentos em Curitiba.

Curva de compactação Proctor de referência

Ensaio de laboratório que define a umidade ótima e o peso específico seco máximo do solo da jazida. É o parâmetro contra o qual se compara o resultado do cone de areia. Sem ele, o ensaio de campo não tem referência.

Parâmetros típicos

Parâmetro	Valor típico
Norma de referência	ABNT NBR 7185 / NBR 7185:2016
Diâmetro do furo de ensaio	100 a 150 mm
Profundidade típica	150 mm (camada compactada)
Areia utilizada	Areia de Ottawa calibrada (20-30)
Parâmetro obtido	Peso específico aparente seco in situ
Precisão da balança de campo	0,1 g
Aplicação principal em Curitiba	Controle de aterros e subleitos

Perguntas frequentes

Quanto custa um ensaio de cone de areia em Curitiba?

O valor de referência é a partir de $100.000 por ponto de ensaio, incluindo o deslocamento da equipe em Curitiba e o fornecimento do laudo técnico assinado pelo engenheiro responsável.

Quantos pontos de ensaio são necessários para liberar um aterro?

A norma DNIT 092/2006-ES recomenda um ponto a cada 100 m³ de aterro compactado, ou um ponto por camada em áreas menores. O engenheiro fiscal define a frequência exata no plano de controle tecnológico da obra.

O ensaio de cone de areia funciona em solo com brita?

Funciona para solos com partículas de até 19 mm. Para materiais com brita graúda, o volume do furo fica muito irregular e o laboratório recomenda o método do balão de borracha (ABNT NBR) ou o densímetro nuclear.

Quanto tempo leva para ter o resultado do ensaio?

A determinação da densidade in situ em si leva cerca de 20 minutos por ponto. O resultado do peso específico seco sai no mesmo dia, assim que a amostra completa a secagem em estufa, geralmente em 24 horas. Mais info.
